トルクリミッター製品情報

設定トルクを超えると、設定トルクの重さを感じながら、
ハウジングとスリーブがスリップする機構部品

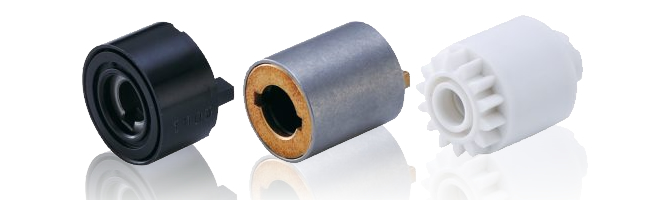

マグネット式トルクリミッタ
TLEU シリーズ

特長
・低トルクから対応
・高速回転対応
・高耐久

仕様
・許容回転数2000 min‐¹
・最小トルク：5mN・m
・最大トルク：40mN・m
・外径：φ18mm
・内径：φ6mm
・耐久性：10,000,000回転

セールスポイント
・変速によるトルクリップルを低減
・回転方向切り替え時のトルク変動を低減
・速度、温度、湿度の変化によるトルク変動が小さい

使用例
・カードリーダー
・OCR（高速スキャナ）
・金銭機器（ATM、計数機、納金機）
・サーマルプリンター
・計測機器

　カタログ　

お問い合わせ

バネ式トルクリミッター
（写真をクリックすると製品情報が表示されます）

カタログ

TLD シリーズ

バネ式トルクリミッタ
TLD シリーズ

特長
・幅広いトルク域
・シャフト径 φ6、φ8対応
　　　　　　　
仕様
・許容回転数：TLD4 / 400 min‐¹
　　　 TLD7 / 50 min‐¹
・最小トルク：19.6mN・m
・最大トルク：392.0mN・m
・外径：TLD4/φ18mm　TLD7/φ22mm
・内径：TLD4/φ 6mm　TLD7/φ8mm
・耐久性：1,000,000回転

セールスポイント
・幅広いトルクラインナップ
・使用軸 φ6㎜、φ8㎜に対応
・変速によるトルクリップルを低減。
・温度・湿度変化によるトルク変動を低減
・回転方向切り替え時のトルク変動を低減
　　　　　　　
使用例
・超音波機器用トルクレンチ
・複合機（反転ﾛｰﾗ）　　
・食品・飲料自販機フラッパー回転緩衝停止
・外科手術用ディスポーザブル治具
・スキャナー
・プリンター
・医療用電動ドライバー
・複合機（手差し台）
・ATM 紙幣搬送部
