ロータリーダンパー



ロータリーダンパー 製品情報

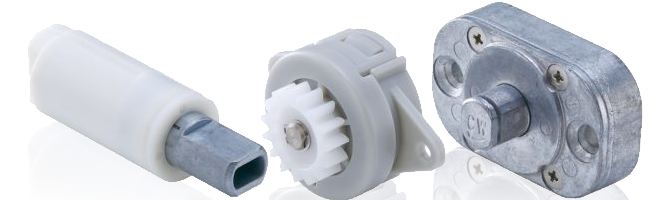

TOK - ロータリーダンパー

当社が独自に開発したロータリーダンパーです。
小型、高トルク、低価格を実現し、安全性、高級感を要求される用途や、騒音、衝撃を嫌う用途に優れた効果を発揮します。
オイルの粘性を利用した弊社のロータリーダンパーは、滑らかなスローダウンを可能にし、トイレ・自販機・ピアノ等様々な用途にご使用いただいております。

取付形状・トルク・耐久性等お客様のご要望により、特注仕様のロータリーダンパーを製作します。
お気軽にご相談ください。


TOKロータリーダンパー : 有限角タイプ

 回転角(開閉角)が限定されたロータリーダンパーでフタや扉のスローダウンに最適です。
<特長>
1.回転角内で低トルク域と高トルク域があります。
2.開方向には低トルクとなります。
3.高耐久性を実現
4.豊富なトルクラインナップ
 <有限角タイプ ロータリーダンパラインナップ>
ロータリーダンパー
シリーズ

ロータリーダンパー
トルク値(N・m)

外径寸法(mm)
TD73 0.10 ~ 0.29
φ11
TD75 0.10 ~ 0.29 φ11
TD38 0.15 ~ 0.59 φ22
TD27/TD28 0.49 ~ 1.96 φ22
TD60
0.98 ~ 1.96
厚み : 11.9mm
TD56
1.47 ~ 2.94
φ18
TD69
1.96 ~ 3.43
φ20
TD22
2.45 ~ 3.92
φ16.2
TD42
4.90 ~ 8.83
φ40.2
TD89
10
φ26
TD99
0.98 ~ 1.96
φ18
TD100
0.98 ~ 2.94
φ16
TD112
0.45 ~ 2.94
φ18
TD118
3.5
φ20
TD129
4.0
φ16
  • TOK - 有限角タイプダンパー
  • TOK - ダンパー組み付け


TOKロータリーダンパー : 無限角タイプ

何回転でもエンドレスにトルクを発生するロータリーダンパーです。ラックギヤとの組合せにより直線運動を緩衝することができます。
<特長>
1.一定トルクを発生
2.空転方向はワンウェイクラッチにより低トルクとなります。
3.豊富なトルクラインナップ
 <無限角タイプ ロータリーダンパーラインナップ>
ロータリーダンパー
シリーズ
ロータリーダンパー
トルク値
(mN・m)
外径寸法(mm) トルク方向
TD102 2.5 ~ 15 φ14.9 CW & CCW
TD88 10 ~ 40 φ15 CW or CCW
TD62 30 ~ 200 φ28 CW & CCW
CW or CCW
TD58 300 ~ 800 φ34 CW & CCW
CW or CCW
  • TOK - 無限角タイプダンパー
