塑料轴承的组成部件
塑料轴承没有金属轴承那种尖锐的滚动噪音，而且使用方便。它们非常适合金属轴承品质过高而不必要的应用场合。
目前，TOK 拥有大量易于安装且价格具有竞争力的塑料轴承。种类繁多，可能让您一时不知该选哪一种。
在本期内容中，我们将介绍塑料轴承各个零部件的特点以及整体结构，帮助您选择最适合您应用需求的塑料轴承。
塑料轴承的组成部件

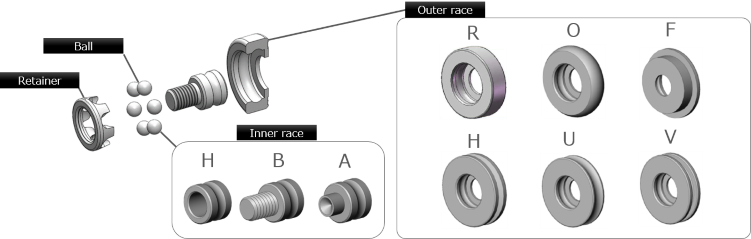

我们的塑料轴承由外圈、内圈、滚珠和保持架组成。
我们提供六种类型的塑料外圈和三种类型的内圈。内圈可根据不同的安装方式选择，以便与配合部件结合。
这些部件能够根据客户需求灵活组合。
例如，当用于书桌抽屉时，我们推荐将平面外圈（图中 R）与螺钉型内圈（图中 B）组合使用。这样不仅可以通过螺钉轻松安装到抽屉上，还能使平轨顺畅滑动。
塑料轴承外圈类型

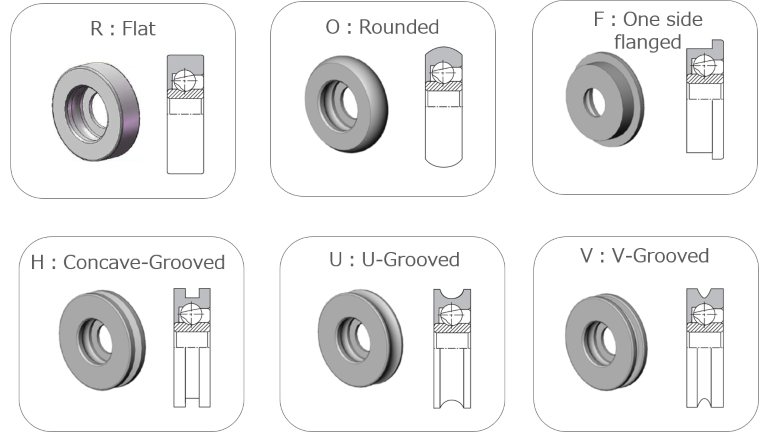

我们提供平面型、凸面型、法兰型、凹面型、U型槽型和 V型槽型外圈。
由于塑料可以通过注塑工艺轻松成型，因此能够制造出多种类型。
各类形状的主要应用如下：
R型： 平面外圈，应用范围广泛。主要用于办公桌和冰箱抽屉。
O型： 外圈为凸圆形。常用于与带有凹形R槽的导轨配合使用，能够有效防止滚轮从导轨上脱落。
当在平面上运行时，其接触面为点接触，特别适用于对抑制运行噪音有要求的场合，例如配合材料为易产生共振的铝材时，能发挥良好效果。
F型： 法兰型。当轴承用于抽屉两侧时，其中一侧的轴承采用法兰结构。这样可以防止晃动，并在拉出抽屉时保持顺畅运行。
在工厂及物流设备相关的应用中，有时会将其插入输送滚筒两侧的管道中，利用法兰防止其进入管道内部。
H型： 外圈为凹槽形。适用于凸形导轨，如窗帘轨道和纱门。
U型： 外圈为U型槽形。该产品广泛用于储藏室、衣柜等吊门的门轮。
V型： 外圈为V型槽形。多用于钢丝滑轮。
塑料轴承内圈类型
我们提供三种类型的内圈：孔型、螺钉型和铆接型。
孔型（图中 H）与金属轴承的安装方式相同。它最适合通过轴使用，但如果要准备单独零件并将其固定在配合件上，则使用铆接型（图中 A）或螺钉型（图中 B）会更方便。

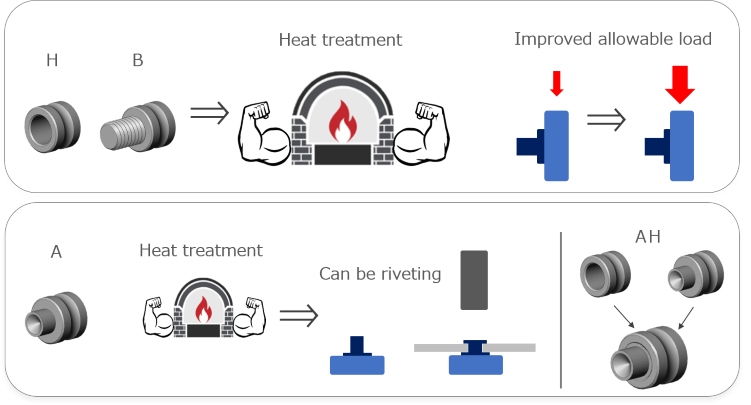

带有铆接内圈的塑料轴承可以通过将内圈的轴部插入冲压件或钣金上的孔中，然后用铆接机压溃轴部来轻松安装。然而，由于轴部需要被压溃，不能进行淬火（表面硬化处理），因此如果需要提高允许负荷，建议使用孔型或螺钉型。若需要通过铆接方式固定轴，我们也有在孔型内圈中预装轴的型号（图中 AH）。
我们基本上使用金属滚珠。经过热处理的碳钢球或不锈钢球最为常见，但如果对耐化学性要求高于承载能力，也可选择玻璃球或塑料球。
保持架主要采用注塑聚丙烯制造。
我们的保持架有 10 种不同尺寸，可根据轴承大小使用。聚丙烯具有良好的耐化学性和自润滑性，因此即使在轴承中不使用润滑脂，也能保持一定的耐久性。（我们的塑料轴承基本上都填充有润滑脂。）
结论
一般来说，塑料通常给人的印象是强度不如金属。如今塑料的种类繁多，其中有些在强度上并不逊于金属。然而，普通塑料的强度大约只有金属的 1/6 到 1/8。
虽然对塑料的强度存在担忧，但我们的塑料轴承在设计上充分发挥了塑料的特性。轻比重、自润滑性能以及塑料易于成型为各种形状的优势，都是金属所不具备的。使用塑料轴承后，您会体会到它们比金属轴承更加方便易用。
本文以我们的标准产品阵容为基础进行介绍，但如果订购数量足够，我们也可以提供定制设计。若您未能找到所需的规格，请随时与我们联系。
