滚珠轴承

多样化设计,满足多种应用需求

目录
轴承系列
产品信息
如何识别塑料轴承的型号(产品名称)
塑料轴承是什么?
塑料轴承的应用场景有哪些?

轴承系列

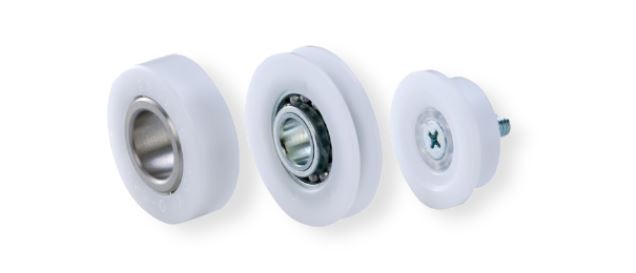

TOK - ball bearing

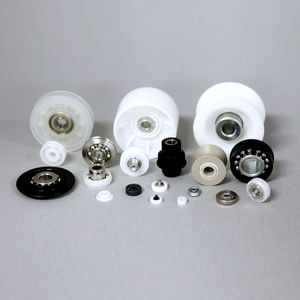

自本公司开发出业界首个塑料轴承以来,已经过去了半个世纪。我们很自豪地说,我们的轴承已广泛应用于各个行业的客户。为满足多样化的需求,我们提供多种轴承材料,包括POM(聚甲醛)、PE(聚乙烯)、PEEK(聚醚醚酮)、PVDF(聚偏二氟乙烯)、SUS(不锈钢)以及陶瓷等,适用于以下设备和场景:冰箱、文件柜、复印机、自动取款机、收银机、游戏机、机床等。

凭借TOK在径向滚珠轴承领域超过80年的专业知识和独有经验,我们可以保证为您的具体应用场景提供最佳匹配的产品。TOK能够提供多种外圈结构形式,并可根据您的需求使用标准或定制设计的轴承。我们也非常乐意根据您的构想和规格,为您设计并制造专属的定制轴承。

产品系列 用途 / 材质

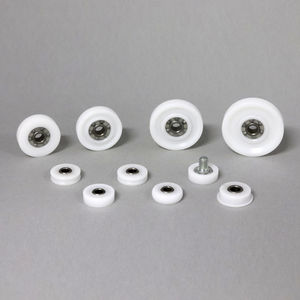

D系列 标准塑料轴承(全部为POM材质),承重可达20公斤

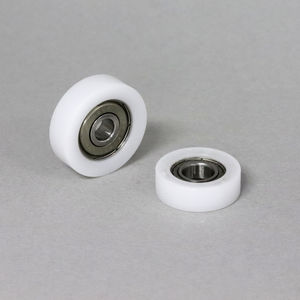

I系列 重载塑料轴承(POM外圈搭配钢制内圈),承重可达60公斤

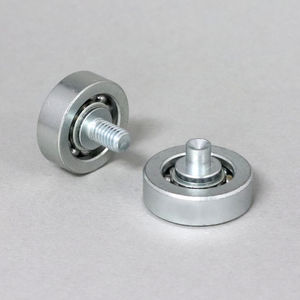

A系列 全钢轴承(SUJ2、STKM、SWCH),承重可达80公斤
DT系列 钢制轴承搭配POM外圈,承重可达80公斤

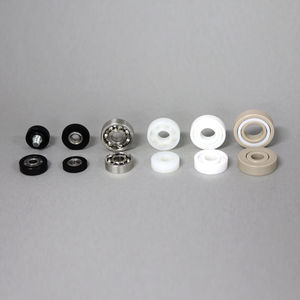

ER系列 特殊需求,防静电轴承
PE系列 特殊需求,耐酸碱轴承
S系列 特殊需求:全不锈钢轴承
PK/PV系列 特殊需求,PEEK/PVDF轴承
C系列 特殊需求,全陶瓷轴承
K系列 定制轴承(可根据需求选择不同材料)

产品信息



如何识别塑料轴承的型号(产品名称)
如需确认由TOK生产的轴承名称,可参考以下识别方法。
若您手上的轴承与第0步所示的零件结构不一致,请
与我们联系,TOK将为您提供产品名称。

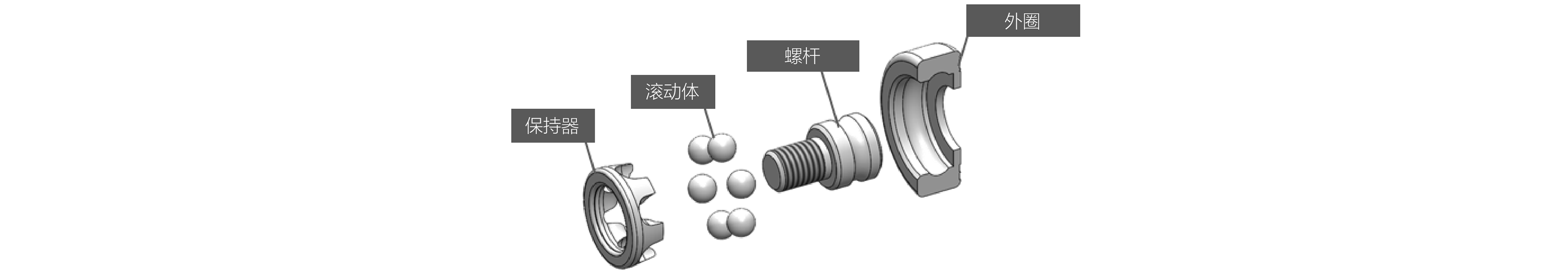

第0步:轴承的组成部件
           如果您手上的轴承与上述部件组成相同,可以进行下一步。

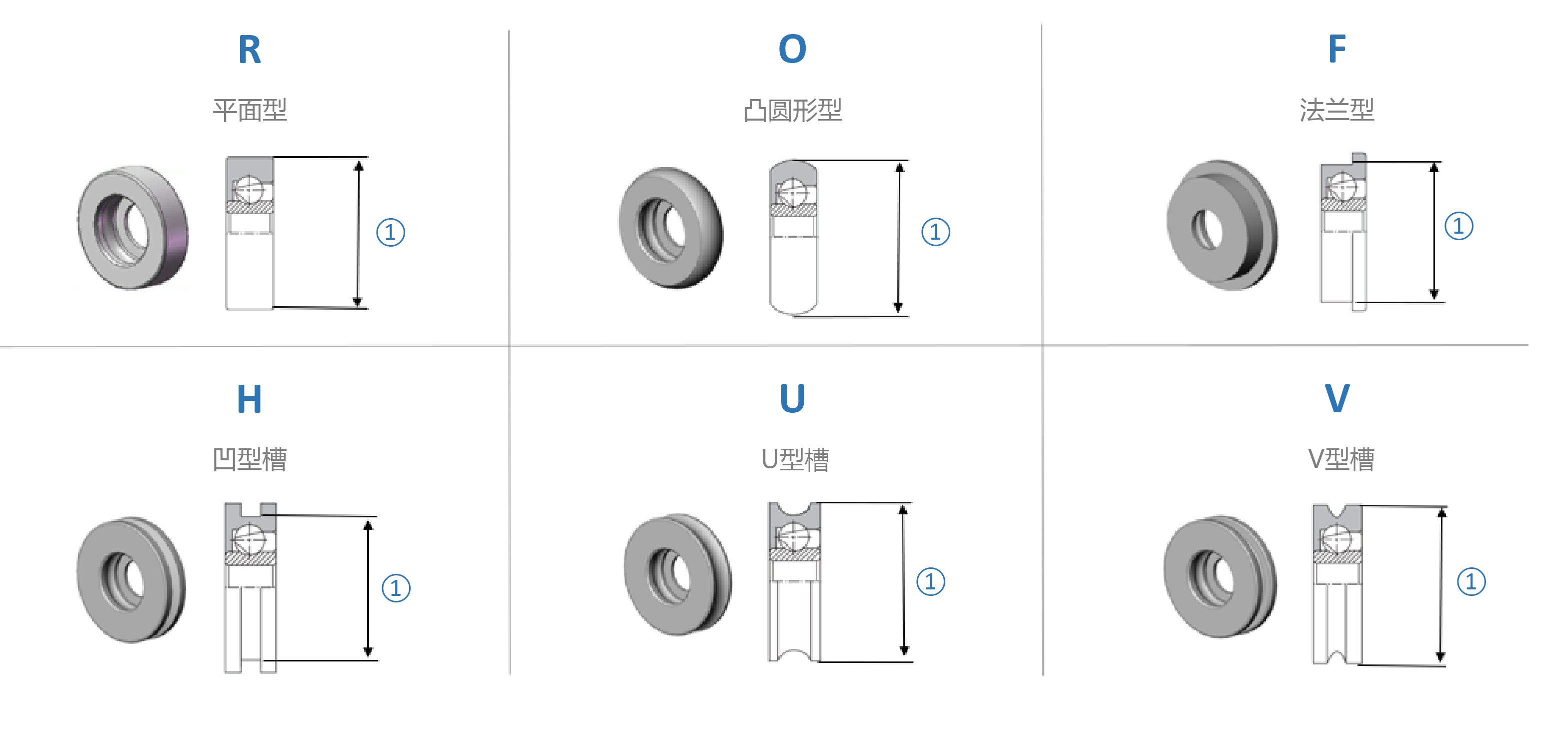

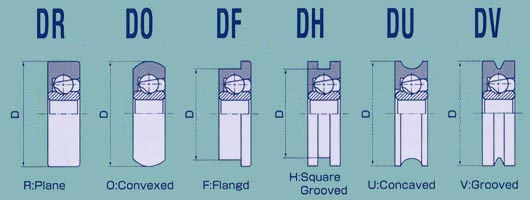

第1步:确认外圈的形状,并测量①的位置尺寸。

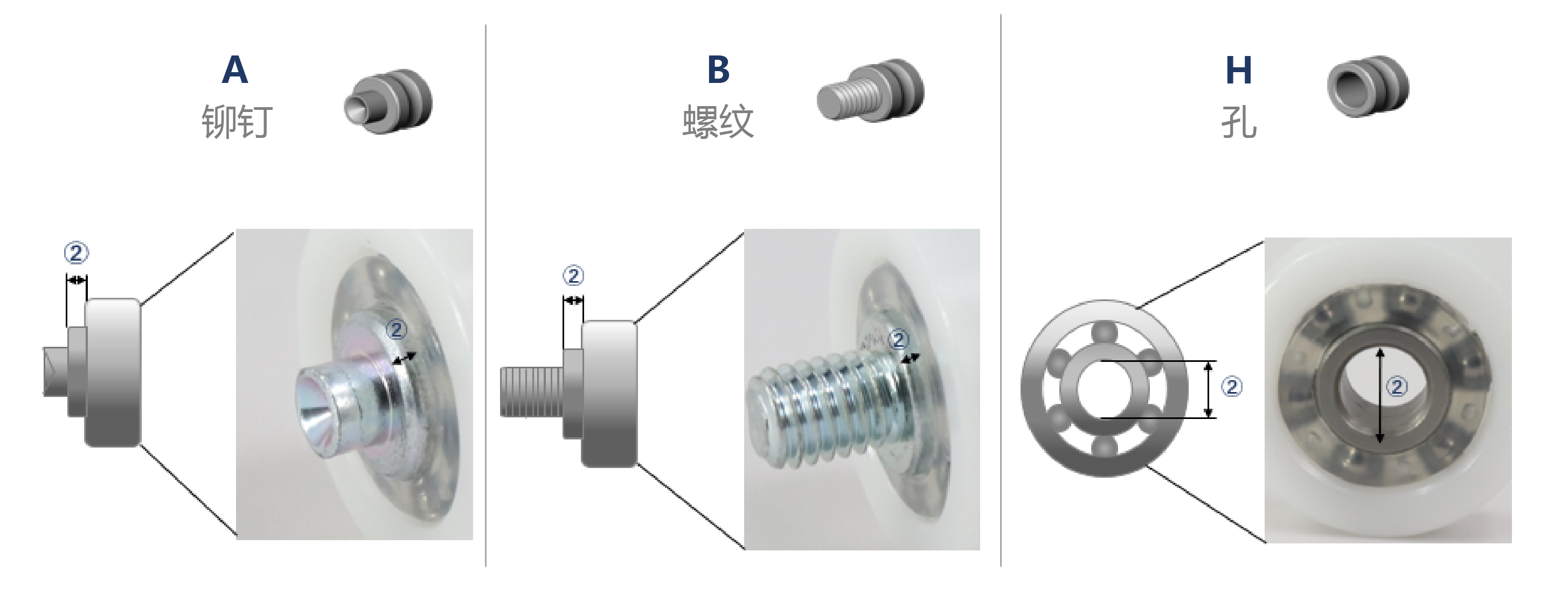

第2步:确认内圈的类型,并测量②的位置尺寸。
尺寸②的特定方法
尺寸②可以通过下图所示的“内圈宽度 − 外圈宽度”来大致计算。

请使用卡尺或尺子测量图中所示的两个位置,并进行计算。
以下图为例,内圈的宽度为8.87mm,外圈的宽度为6.84mm。
由于“8.87mm − 6.84mm = 2.03mm”,因此可以判断尺寸②约为2mm。

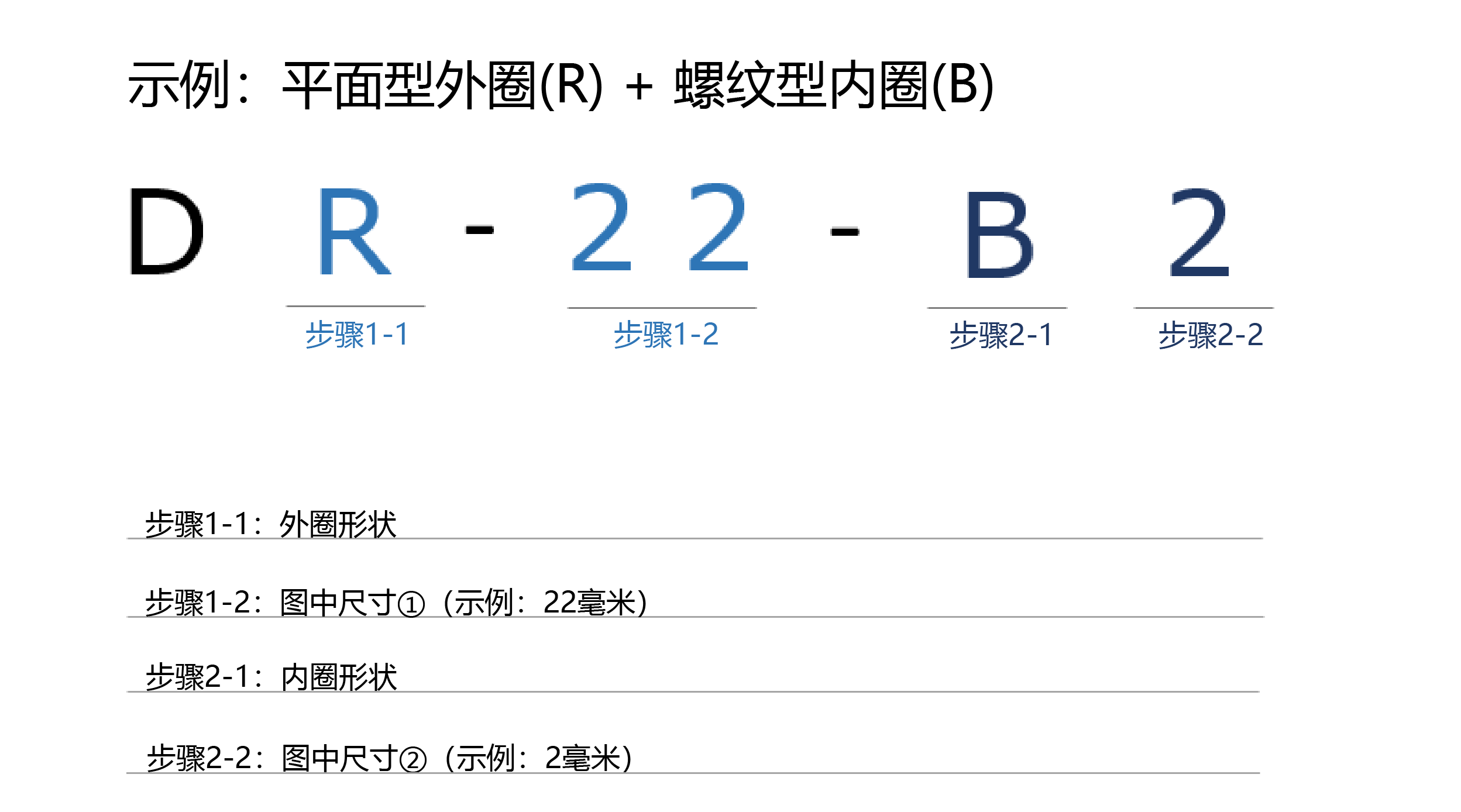

第3步:将您在第1步和第2步确认的信息对应到产品名称中。
         您可以通过将第1步和第2步确认的形状与尺寸对应到产品中,从而识别出具体型号。
其他
(1) 附加信息
产品名称末尾可能会添加以下附加信息:
“GN”表示该轴承未添加润滑脂。
“JH”表示该轴承的内圈为六角螺丝型。

(2) 注意事项

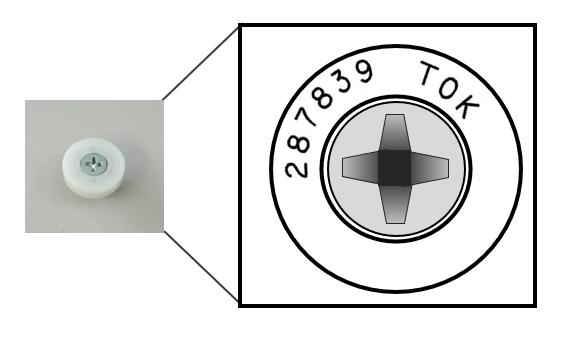

* 外圈侧面的数字是专利号,与产品名称无关。
* 即使外圈是带凹槽的形状,也可能刻有“DR”标记。这是因为该轴承使用了DR系列的外圈,并且其外径上加工了凹槽。

如需了解更多详细信息,请参阅目录中的《轴承产品型号构成表》。
