ワンウェイクラッチ


ワンウェイクラッチ 製品情報

一方向の回転だけ、駆動伝達させることができる機構部品

製品情報

動作


組込図


搭載例



ワンウェイクラッチシリーズ

一体型ワンウェイクラッチ
(写真をクリックすると製品情報が表示されます) カタログ
close
サムネイル1

TCM シリーズ

TCM シリーズ

特長
・顧客要望に応じたハウジングに標準の

クラッチエレメントを組み込むタイプ
・滑り軸受を持ち合わせたクラッチエレメント

仕様
<クラッチエレメント>
  最小ロックトルク:0.08 N・m
  最大ロックトルク:0.98 N・m
  使用軸径公差レンジ:0.025mm ~ 0.036mm
<ハウジング>
  対応可能な外径寸法:φ10mm 以上
  対応可能な幅寸法:8mm 以上

※詳細は、カタログをご参照ください。

セールスポイント
・ギヤ・プーリー・レバー・カムなど、様々な形状のハウジングに

圧入して使用出来ます。
・シャフトの許容公差が大きいのでコストを抑えられます。
・シャフト径φ3㎜~φ10㎜まで対応可能。
・グリースレスで長寿命

使用例
・複合機(紙送り機構)
・紐巻き取り機構
・プリンター(紙送り機構)
・紙幣鑑別機
・分析装置(調整つまみ)
・発券機
・金銭機器(ATM)
・カード搬送
・ラベルプリンター
・複写機(定着部)
・紙幣還流器(リサイクルビルバリ)


クラッチエレメント単体
(写真をクリックすると製品情報が表示されます)
カタログ
close
サムネイル1

TCK シリーズ

TCK シリーズ(カスタムハウジング組込可)

特長
・顧客要望に応じたハウジングに標準のクラッチエレメントを

組み込むタイプ
・滑り軸受を持ち合わせたクラッチエレメント
・クラッチエレメントの単体販売が可能
・幅薄設計

仕様
<クラッチエレメント>
  ロックトルク:0.59 N・m
  使用軸径:φ6 mm 公差 0 / -0.03
<ハウジング>
  対応可能な外径寸法:φ14mm 以上
  対応可能な幅寸法:7.3mm 以上

セールスポイント
・ギヤ・プーリー・レバー・カムなど、様々な形状のハウジングに

圧入して使用出来ます。
・小型化により省スペースにも効果的。
・シャフトの許容公差が大きいのでコストを抑えられます。
・グリースレスで長寿命
・ハウジング付でも単品でも販売が出来ます。

使用例
・複合機(紙送り機構)
・紐巻き取り機構
・プリンター(紙送り機構)
・紙幣鑑別機
・分析装置(調整つまみ)
・発券機
・金銭機器(ATM)
・カード搬送
・ラベルプリンター
・複写機(定着部)
・紙幣還流器(リサイクルビルバリ)

close
サムネイル1

TCJ シリーズ

TCJ シリーズ(カスタムハウジング組込可)

特長
・顧客要望に応じたハウジングに標準のクラッチエレメントを

組み込むタイプ
・滑り軸受を持ち合わせたクラッチエレメント
・クラッチエレメントの単体販売が可能
・耐熱仕様

仕様
<クラッチエレメント>
  ロックトルク:0.78 N・m
  使用軸径:φ6 mm 公差 0 / -0.03
<ハウジング>
  対応可能な外径寸法:φ14 mm 以上
  対応可能な幅寸法:8 mm 以上

セールスポイント
・ギヤ・プーリー・レバー・カムなど、様々な形状のハウジングに

圧入して使用出来ます。
・シャフトの許容公差が大きいのでコストを抑えられます。
・小型で高トルク、140℃の高温環境でも使用できます。
・ハウジング付でも単品でも販売が出来ます。

使用例
・複合機(紙送り機構)
・紐巻き取り機構
・プリンター(紙送り機構)
・紙幣鑑別機
・分析装置(調整つまみ)
・発券機
・金銭機器(ATM)
・カード搬送
・ラベルプリンター
・複写機(定着部)
・紙幣還流器(リサイクルビルバリ)

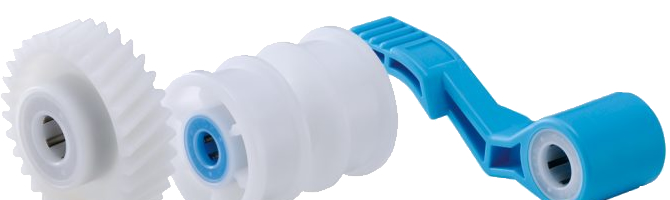

カスタムハウジング例
(写真をクリックすると製品情報が表示されます)

お問い合わせ
close
サムネイル1

カスタムハウジング例

カスタムハウジング例


セールスポイント
ご希望ハウジング形状を頂ければ、TOKにて対応いたします。

特徴
・エレメントに最適なハウジングを設計いたします。
・エレメント抜け力39.2N(4Kgf)以上を保持します。
・独自構造により、ハウジングとエレメントのバックラッシュを

防ぎます。
・設計・生産・検査まで一貫体制で品質保証いたします。

オーダーメイドのハウジングでトータルコスト低減をお手伝いします。



ワンウェイクラッチに使用するシャフトの仕様
